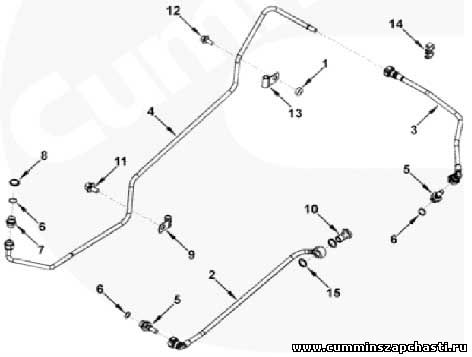

Трубопровод охлаждения компрессора
|
№ |
Номер детали |
Кол-во |
Название |
Примечание |
| 1 |
68368 B |
1 |
Прокладка |
|
| 2 |
3287418 |
1 |
Трубка |
|
| 3 |
3287416 |
1 |
Трубка |
|
| 4 |
3287414 |
1 |
Трубка |
|
| 5 |
3287433/3287426 |
2 |
Соединительная муфта |
|
| 6 |
3679139 |
1 |
Кольцевое уплотнение |
|
|
3287614 |
1 |
Соединительная муфта |
|
| 7 |
3287613 |
1 |
Соединительная муфта |
|
| 8 |
3400817 |
1 |
Стопорное кольцо |
|
| 9 |
3629452 |
1 |
Хомут |
|
| 10 |
3866026 |
1 |
Винт |
M16 X 1.50 X 28 |
| 11 |
3903990 |
1 |
Винт |
M10 X 1.50 X 20 |
| 12 |
3913372 |
1 |
Винт |
M12 X 1.75 X 20 |
| 13 |
3957508 |
1 |
Хомут |
|
| 14 |
4899288 |
1 |
Хомут |
|
| 15 |
3958964 |
2 |
Уплотнительная шайба |
|
|
|
Категория: Каталог деталей дизельного двигателя Cummins ISBe285-30 компании DongFeng Cummins Engine Co. (DCEC) | Добавил: comerce (25.03.2012) |
