Регулировка направления света фар

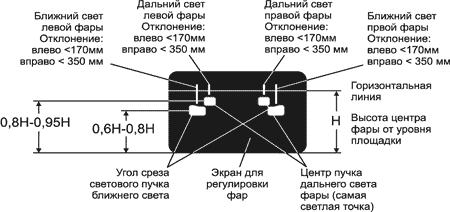

Передний фонарь Ручка регулировки направления света фар в вертикальной плоскости: вращение по часовой стрелке – регулировка вниз, вращение против часовой стрелки – регулировка вверх. Момент регулировки: 0,35 Нּм – 0,5 Нּм.Ручка регулировки направления света фар в горизонтальной плоскости: вращение по часовой стрелке – регулировка вправо, вращение против часовой стрелки – регулировка влево. Момент регулировки: 0,35 Нּм – 0,5 Нּм. Подготовка к регулировке 1. Для регулировки направления света фар установите автомобиль на ровной горизонтальной площадке перед вертикально установленным экраном. 2. Автомобиль должен быть ненагруженным, давление в шинах должно быть нормальным. Водитель должен находиться на своем месте. 3. Расстояние от базовой линии центров фар до экрана должно быть 10 метров. 4. Нанесите на экран горизонтальную линию отсчета. Высота горизонтальной линии отсчета совпадает с высотой линии центров фар от уровня площадки и обозначается «Н». Регулировка направления ближнего света фар Для регулировки направления ближнего света фар с помощью экрана выполните следующую процедуру: - закройте передний правый фонарь (чтобы его свет не мешал регулировке); - произведите регулировку переднего левого фонаря с помощью ручки регулировки направления света фар в вертикальной плоскости, добейтесь высоты верхней и нижней границ светового пучка ближнего света левой фары 0,6Н–0,8Н; - произведите регулировку переднего левого фонаря с помощью ручки регулировки направления света фар в горизонтальной плоскости, добейтесь отклонения левой границы светового пучка ближнего света левой фары не более 170 мм влево и правой границы светового пучка ближнего света левой фары не более 350 мм вправо. После завершения регулировки направления ближнего света левого фонаря произведите регулировку направления ближнего света правого фонаря: - закройте передний левый фонарь (чтобы его свет не мешал регулировке); - произведите регулировку переднего правого фонаря с помощью ручки регулировки направления света фар в вертикальной плоскости, добейтесь высоты верхней и нижней границ светового пучка ближнего света правой фары 0,6Н–0,8Н; - произведите регулировку переднего правого фонаря с помощью ручки регулировки направления света фар в горизонтальной плоскости, добейтесь отклонения левой границы светового пучка ближнего света правой фары не более 170 мм влево и правой границы светового пучка ближнего света правой фары не более 350 мм вправо. Регулировка направления дальнего света фар Для регулировки направления дальнего света фар с помощью экрана выполните следующую процедуру: - закройте передний правый фонарь (чтобы его свет не мешал регулировке); - произведите регулировку переднего левого фонаря с помощью ручки регулировки направления света фар в вертикальной плоскости, добейтесь высоты верхней и нижней границ светового пучка дальнего света левой фары 0,8Н–0,95Н; - произведите регулировку переднего левого фонаря с помощью ручки регулировки направления света фар в горизонтальной плоскости, добейтесь отклонения левой границы светового пучка дальнего света левой фары не более 170 мм влево и правой границы светового пучка дальнего света левой фары не более 350 мм вправо. После завершения регулировки направления дальнего света левого фонаря произведите регулировку направления дальнего света правого фонаря: - закройте передний левый фонарь (чтобы его свет не мешал регулировке); - произведите регулировку переднего правого фонаря с помощью ручки регулировки направления света фар в вертикальной плоскости, добейтесь высоты верхней и нижней границ светового пучка дальнего света правой фары 0,8Н–0,95Н; - произведите регулировку переднего правого фонаря с помощью ручки регулировки направления света фар в горизонтальной плоскости, добейтесь отклонения левой границы светового пучка дальнего света правой фары не более 170 мм влево и правой границы светового пучка дальнего света правой фары не более 350 мм вправо.  | |
|
| |
